Что входит в систему видеодомофона Commax — состав оборудования
Система видеодомофона состоит из монитора и вызывной панели.
Монитор — это внутренний блок, который подаёт питание на остальные элементы системы и отображает изображение с панели.
Вызывная панель — пассивное устройство со встроенной камерой, микрофоном и динамиком, подключаемое к монитору.
Для управления дверью в систему дополнительно входит электромагнитный или электромеханический замок.

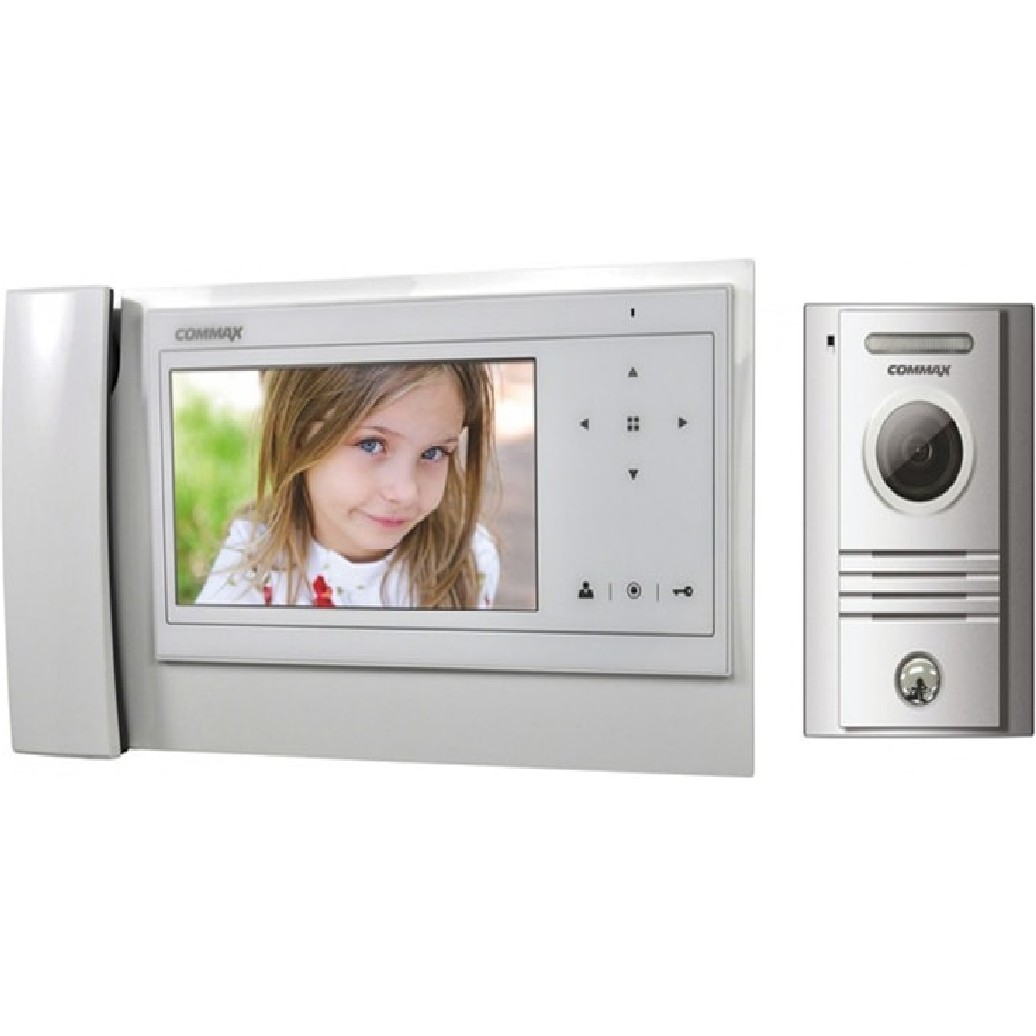

К монитору Commax можно подключить до двух вызывных панелей — разъёмы CAM 1 и CAM 2 имеют одинаковые функциональные возможности. Например, в комплекте видеодомофона Commax CDV-70KPT/DRC-40KPT уже собраны монитор и панель от одного производителя.
Комплект видеодомофона COMMAX CDV-70KPT/DRC-40KPT
Мониторы и панели разных производителей могут быть несовместимы друг с другом, а чёрно-белая камера не подойдёт к цветному монитору.
Назначение и цвета проводов на мониторе и вызывной панели Commax
На мониторе Commax провода окрашены так: красный — Аудио, синий — «Земля» (GND), белый — Видео, жёлтый — DC12B.
На вызывной панели Commax: красный — DC12B, чёрный — «Земля» (GND), белый — Видео, жёлтый — Аудио.
По другой таблице для панели Commax жёлтый провод обозначен как ACC (+12В). У всех производителей вызывных панелей и видеодомофонов разная раскраска проводов, поэтому подключать нужно по функциональному назначению, а не только по цвету.
Производитель оставляет за собой право изменить раскраску проводов.

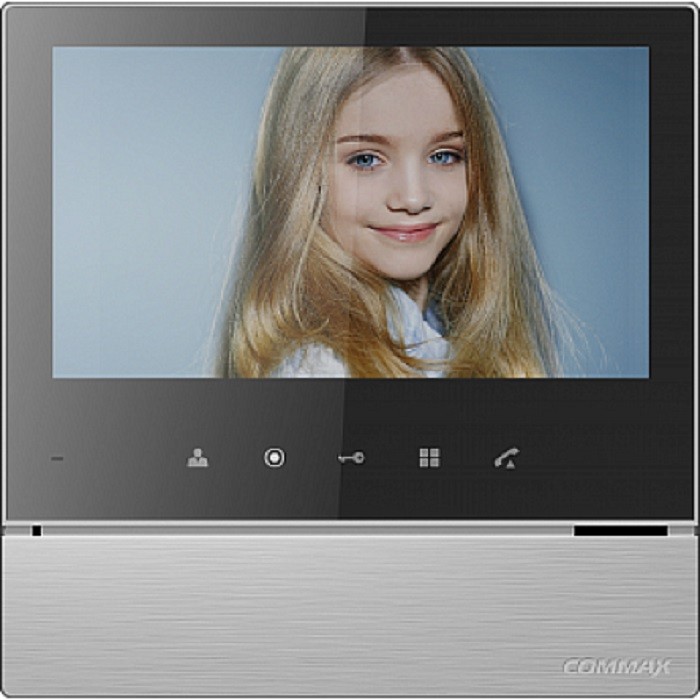

Монитор видеодомофона COMMAX CDV-70HM2 Светлое Серебро B/S
Управление электрическим замком происходит через нормально-разомкнутые контакты реле (N.O.) вызывной панели.
Требования к кабелю и длине линии связи
Для соединения монитора и панели используется 4-проводный неэкранированный кабель.
Длина кабеля зависит от сечения проводников:
- до 28 м при сечении 4×0,2 мм;
- до 50 м при сечении 4×0,3 мм;
- до 80 м при сечении 4×0,5 мм.
При длине линии свыше 30 м рекомендуется использовать специализированный коаксиальный видеокабель. Данные о максимальной длине кабеля зависят от конкретной модели и типа кабеля, единого числа нет.

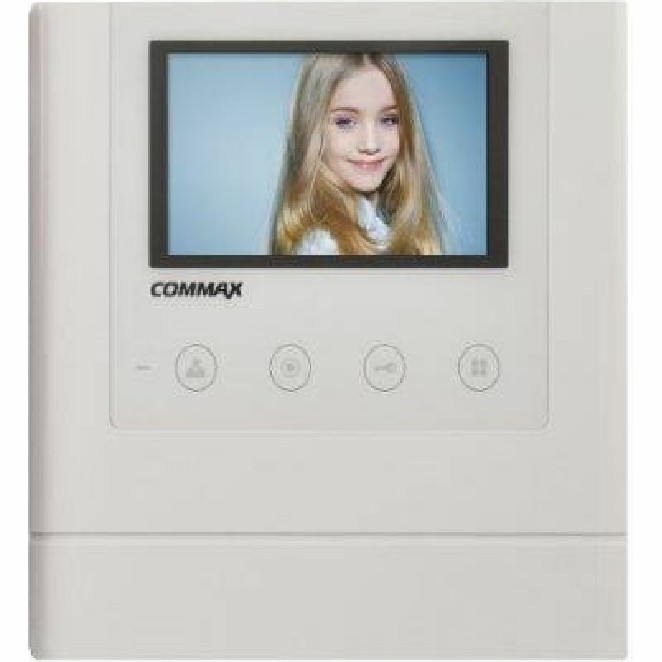

Монитор видеодомофона COMMAX CAV-43MG
Для электрозамка требуется отдельный дополнительный кабель питания, его не совмещают с линией связи монитора и панели.
Схема подключения вызывной панели к монитору
Если используется одна вызывная панель, её подключают к разъёму монитора CAM 1, соблюдая соответствие цвета и назначения проводов.
Дополнительную вызывную панель подключают к разъёму CAM 2.
Домофон запитывается от сети переменного тока напряжением 100–240 В и имеет встроенный преобразователь напряжения. Включать систему в сеть разрешается только после завершения всех электрических соединений.

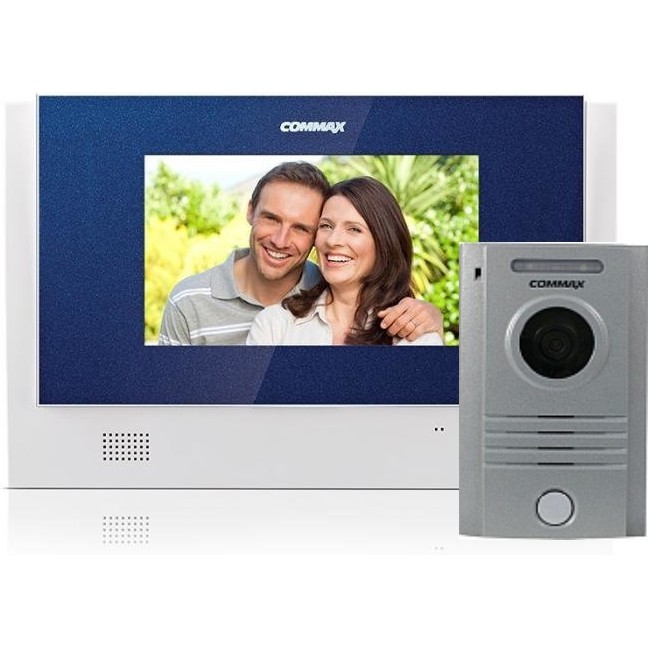

Комплект видеодомофона COMMAX CDV-72UM/DRC-40KA Blue
Монитор DPV-4PF2 поддерживает подключение дополнительной панели или камеры, а также блока памяти VM-64P.
Подключение электрозамка
Контакты для подключения замка на вызывной панели обозначены как Замок 1 и Замок 2, оба чёрного цвета. Они подключаются через нормально-разомкнутые контакты реле.
Для замка есть два основных варианта — электромагнитный и электромеханический.
Электромеханический замок работает с помощью привода, электромагнитный — от электричества. Электромагнитные замки при сбоях подачи электричества становятся ненадёжными из-за конструктивных особенностей.
Электромеханический замок чаще применяют в частных домах и коттеджах из-за отсутствия сбоев при перебоях питания.

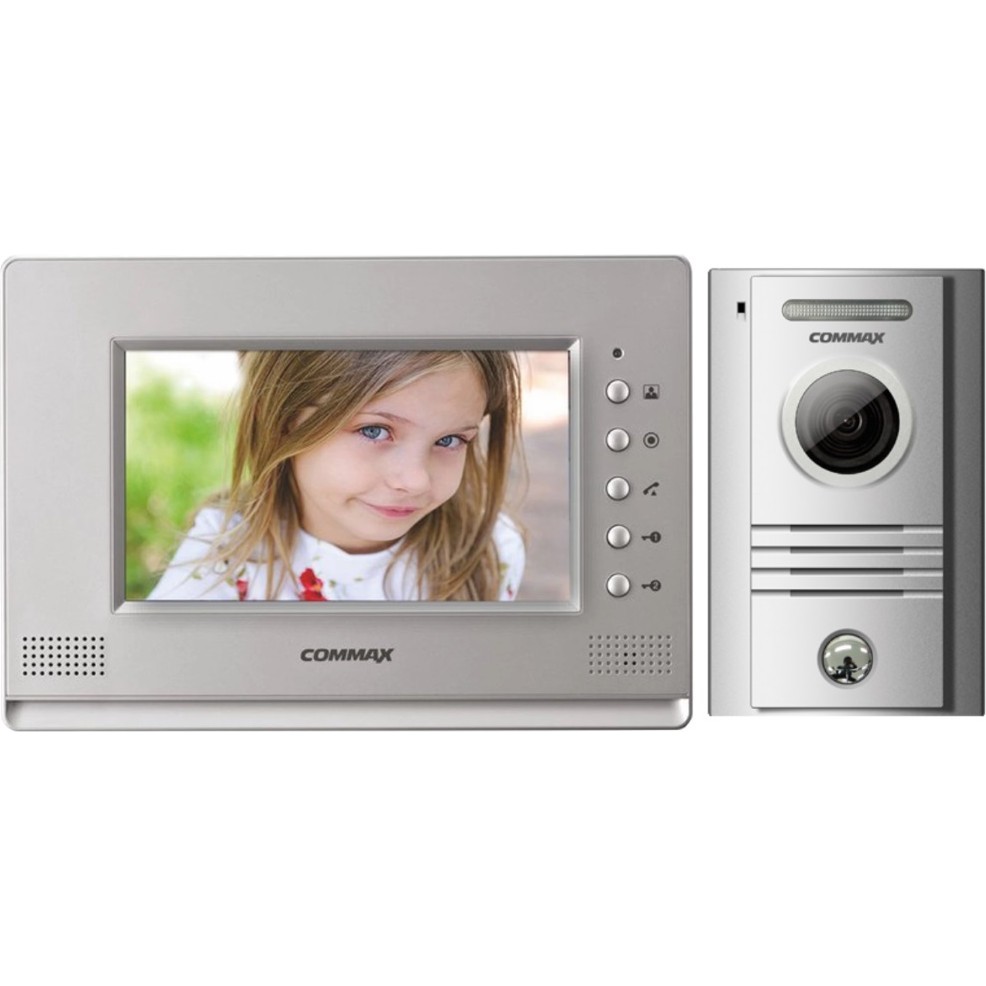

Комплект видеодомофона COMMAX CDV-70AR3/DRC-40KR2
Монтаж монитора и вызывной панели — рекомендации по установке
Перед монтажом монитора электропитание необходимо выключить.
Монитор устанавливают на расстоянии не менее 30 см от электрических линий, избегая влаги и влияния электромагнитных полей. Рекомендуемая высота установки — 150–160 см от пола.
Вызывную панель устанавливают вертикально на той же высоте — от 150 до 160 см. Применяют два способа установки — с угловым кронштейном или фронтальный.
Комплект видеодомофона COMMAX CDV-70KR3/DRC-40KR2
При установке панели вне помещения рекомендуется козырёк для защиты от солнца и дождя. Вызывная панель коммутируется согласно этикетке, расположенной на задней части корпуса.
Товары Commax для сборки системы видеодомофона
Для готовой системы подходят комплекты, где монитор и панель уже согласованы между собой. Комплект видеодомофона Commax CDV-70AR3/DRC-40KR2 включает монитор и вызывную панель в одной поставке.
Отдельно можно подобрать монитор — например, монитор видеодомофона Commax CDV-70HM2 в корпусе светлого серебра.

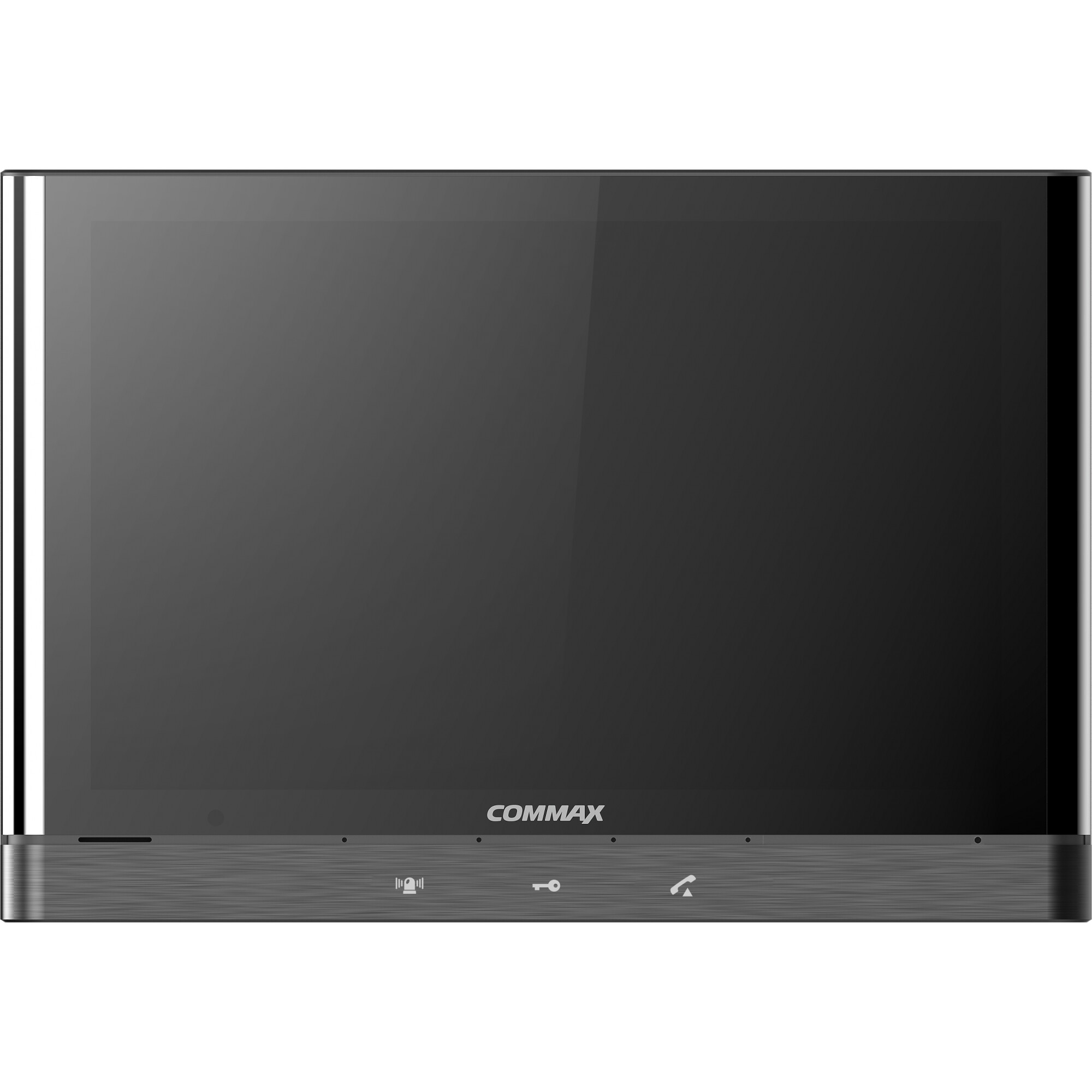

Для квартир с отдельным цветным дисплеем подходит цветной видеодомофон Commax CIOT-1000Y.
Цветной видеодомофон COMMAX CIOT-1000Y

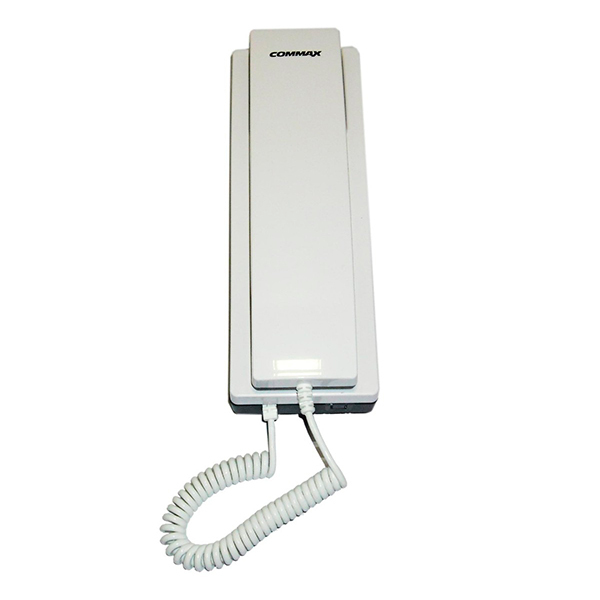

Для дополнительного телефонного вызова в системе используется аудиотрубка Commax DP-SS, которая подключается к той же линии связи.
Перед покупкой комплекта сверяют раскраску и назначение проводов с инструкцией к конкретной выбранной модели.
